【明星產(chǎn)品】真石漆驚喜就是多！
發(fā)布日期：2019-01-09 作者：水性漆廠家 分享：
真石漆是建筑涂料的一種,近幾年，天然真石漆憑著卓越的仿石裝飾性，環(huán)保性、耐久性，以及相比干桂石材高性價比的明顯優(yōu)勢。不僅受到地產(chǎn)商、政府、企業(yè)用戶青睞，也逐步成為個人用戶的優(yōu)選。

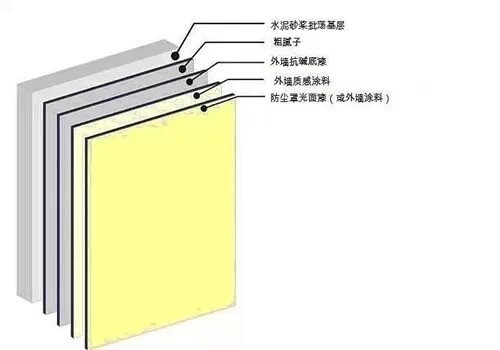

然而，真石漆在施工應用中，經(jīng)常會出現(xiàn)一些影響質量、裝飾效果的問題，噴涂時掉砂太多、涂層太軟、涂層遇水發(fā)白等等，這些問題有時是由原材料選擇和配方設計不當引起的，有些則是由于施工方法不正確引起的。以下是嘉柏麗涂料專家從配方和材料的角度對解決這些問題進行探討：
1.乳液成份添加要恰當
據(jù)研究，用于真石漆制備的乳液的粘結強度不應低于3MPa，較低成膜溫度不應低于20攝氏度。較高的較低成膜溫度可能回造成在氣溫較低時不易成膜的缺點，可以通過適當多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發(fā)，一般不會影響涂膜的性能。目前水乳性涂料生產(chǎn)中使用較多的醇脂-12在真石漆中使用也有較好的效果，用量一般為一百份乳液中添加五份即可，冬天適當再多加些。
2.降低涂層遇水發(fā)白現(xiàn)象
用作真石漆成膜助劑的丙烯酸酯乳液在干燥后應具有良好的耐水性，因此涂層在干燥后遇水不應發(fā)生發(fā)白的現(xiàn)象。但有些真石漆涂層在每次下雨以后，都會發(fā)白，涂層變得疏松，而在雨停后，經(jīng)太陽一曬，涂層又恢復原來的顏色。經(jīng)分析，這是由于涂層的耐水性不好、吸收了水分所引起的。從聚丙烯酸酯的結構來分析，真石漆涂層應具有良好的抗水性。所以，首先應選擇質量的乳液，近年來發(fā)展起來的有機硅改性丙烯酸酯乳液（硅丙乳液）本身具有較好的憎水性，可有效抗拒水分的侵入。其次，應選擇專用的增稠劑。增稠劑的增稠效果好，用量少，因此不會引起涂層性能的大幅度變化。
3.提高涂料稠度
一般來說，用硬度較高、表面較緊密光滑的砂子時容易掉砂。另外，制備真石漆時，級配恰當?shù)恼媸岵粌H噴涂時掉砂現(xiàn)象較少，而且涂層較緊密。因此建議在制備真石漆時，盡可能采用天然砂，并且使砂子有一定的級配。研究表明，采用以下級配，施工時掉砂較少，涂層的質量也較好：粒徑大于10目的5%，10-15目之間的25%，50-100目的50%，小于100目的20%。此外，涂料的稠度對噴涂時的掉砂現(xiàn)象也有一定的影響。涂料太稠時施工有困難，太稀則砂子上墻時的初粘度太低，都將造成砂子掉落。因此，在施工無困難的情況下，盡可能提高涂料的稠度，有助于掉砂問題的解決。
文章Tag標簽：
上一篇：如何區(qū)別巖片漆與真石漆?
